Universeller Dragon

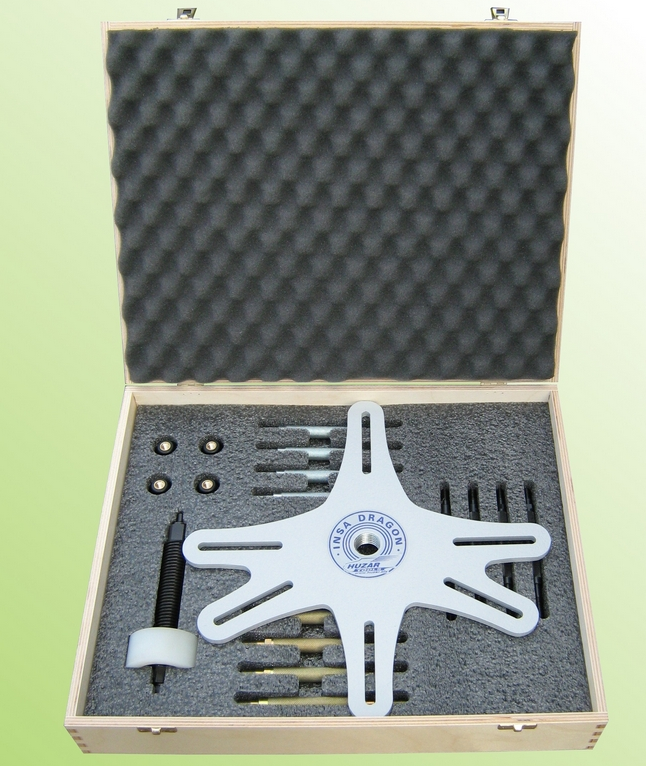

Dieses Werkzeug hatte seine Premiere auf TTM 2012 in Posen. Es wurde durch durch die Firma HUZAR tools speziell für Bedürfnisse von unabhängigen Services mit vielen Marken entwickelt, um ihnen den Austausch von Kupplungen von Typ SAC oder Xtend ermöglichen. Der gelieferte Satz enthält folgendes:

• Universelle Pressplatte für 3 und 4 Befestigungsdruckschrauben
• Satz von 12 Montageschrauben (4xM8, 4xM7, 4xM6)
• Zentrale Druckschraube.

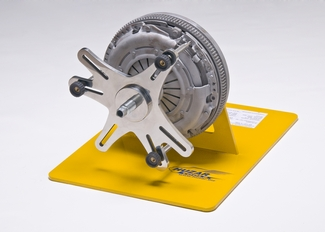

Der Austausch der Kupplung beginnt man mit dem Herausschrauben von 3 oder 4 Befestigungsdruckschrauben zum Schwungrad (3 Schrauben im Abstand von 120° oder 4 Schrauben je 90°). An ihre Stelle werden Nadeln mit entsprechender Gewindegröße (3) eingeschraubt, um auf ihnen die Platte des Gerätes (1) anzubringen und diese mit Muttern (5) zu befestigen. Dann sollte der Druckfeder durch Einschrauben der Zentralschraube (9) bis zum Moment der deutlichen Lockerung der Kupplungsscheibe angespannt werden. Dann werden sonstige Befestigungsschrauben herausgeschraubt, um das Spanneisen und die Kupplungsscheibe herauszunehmen sowie es wird die Zentralschraube herausgeschraubt und das Gerät demontiert.

Solche Art und Weise der Demontage der Kupplung wird dann empfohlen, wenn das Spanneisen wieder eingesetzt werden sollte. Wenn er auch zum Austausch vorgesehen ist, kann die Kupplung mit beliebiger Methode demontiert werden.

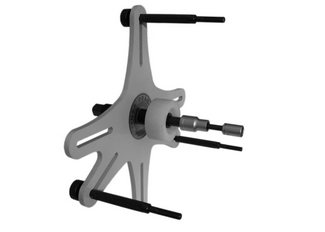

Vor der Montage sollten 2 Schlüsselaufsätze so angepasst werden, die gemeinsam mit Bolzen (6 und 8) ein zentrierendes Gerät der Kupplungsscheibe bilden, Der kleinere Aufsatz solle ohne Spiel zur Zentralöffnung in der Kurbelwelle, und der größere Aufsatz zur Nabe der Kupplungsscheibe passen.

Wenn die zentrierte Scheibe schon ans Schwungrad anliegt, wird das Kupplungsspanneisen angebracht und entsprechende Nadeln aus dem Satz eingeschraubt, und auf denen wird mit Hilfe von Muttern die Platte des Gerätes aufgelegt und seine Zentralfeder im hinteren Teil angespannt, damit der Nachdruck sich deutlich von der Scheibe entfernt. Das ermöglicht sein Heranschieben ans Schwungrad und Zuschrauben mit 3 oder 4 Schrauben. Sonstige Schrauben werden nach der Demontage von Nadeln eingeschraubt. Der Drehmoment von Schrauben sollte mit den Empfehlungen des Herstellers der Kupplung konform sein.
Der „Dragon” Satz hat eine lebenslange Garantie sowie mit 50% -Preisnachlass für die das Gerät ergänzende Teile. Wenn in der Zukunft die Kupplungen von Typ SAC/XTend erschienen, die solches Zubehör erfordern.
